50Ohm Dummy Load DIY Kit (Bausatz)
Produktinformationen "50Ohm Dummy Load Bausatz – das perfekte Projekt für junge Funkamateure"
Die 50Ohm.de Dummy Load ist mehr als nur ein praktisches Zubehör – sie ist ein ideales Lötprojekt für alle frisch lizenzierten Funkamateure, Ausbildungsstationen oder portable Funk-Aktivitäten. Entwickelt von DL1FLO (Florian Schmid) und DL9MJ (Matthias Jung) in Kooperation mit dem DARC AJW-Referat und blinkyparts, bietet dieser Open-Source-Bausatz Funktion und Lernspaß in einem.
Was ist eine Dummy Load?
Eine Dummy Load dient dazu, Funkgeräte sicher zu testen, ohne dass HF-Leistung abgestrahlt wird – die Sendeleistung wird in Wärme umgewandelt. Ideal für Geräteabgleich, Leistungs-Checks oder Ausbildungszwecke.
Warum diese Dummy Load?

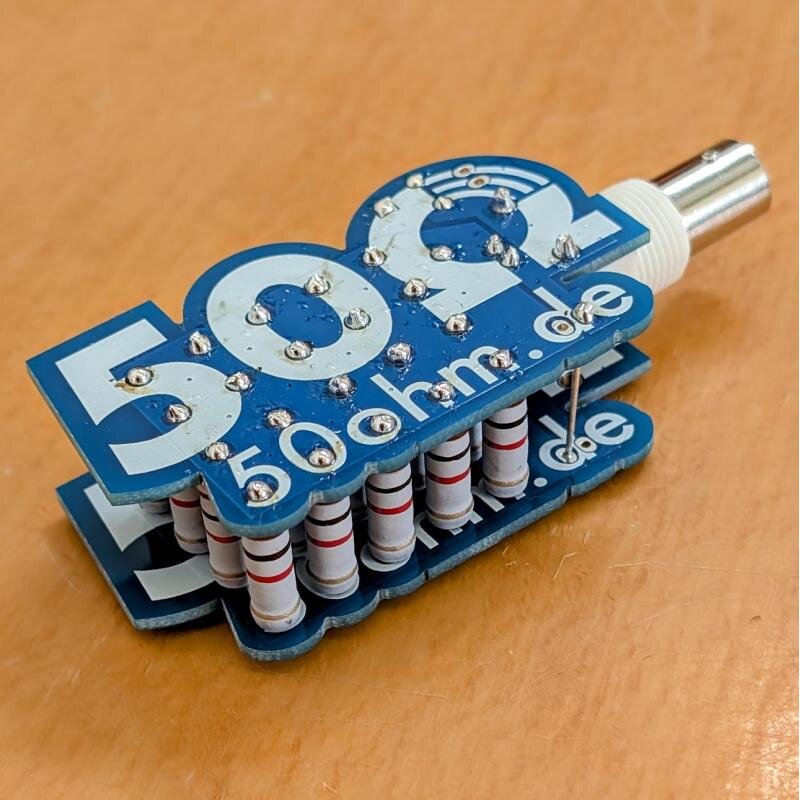

- Kompakte Sandwich-Bauweise mit geringer Induktivität
- Perfekt für QRP-Betrieb (bitte nicht für hohe Sendeleistungen verwenden)
- Praktischer BNC-Anschluss
- Integrierte Messschaltung (Diode + Kondensator)
- Zwei identische Platinen für einfache Montage
- 50ohm.de als Ausbildungsplattform
- Liebevoll gepackt in Deutschland

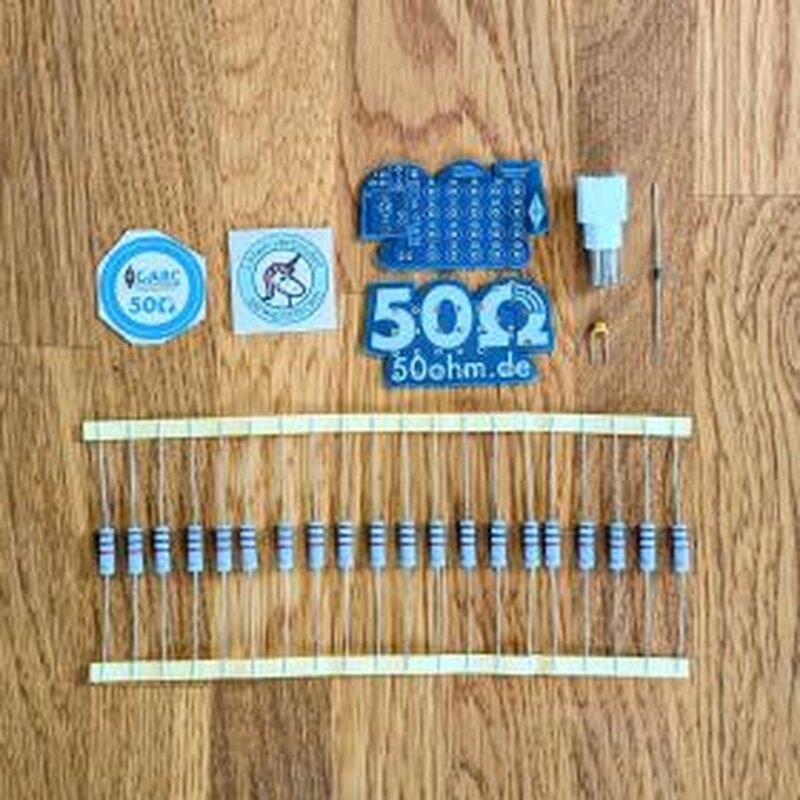

Inhalt des Bausatzes
- 2x Platinen (identisch)
- 20x 1kΩ Widerstände (3W, 5%)
- 1x BNC-Buchse (50 Ohm)
- 1x 10nF Kondensator
- 1x Schottky-Diode (BAT41)
Ideal für
- Junge und neue Funkamateure
- Ausbildungsstationen & Schulungszwecke
- Outdoor-Funk & QRP-Portabelbetrieb
- Löt-Einsteiger (dank ausführlicher Anleitung)
| Artikelgewicht: | 0,60 Kg |
