Frequenzzähler/Quarztester DIY Kit (Bausatz)

Artikelnummer: FQ

Bausatz Frequenzzähler/Quarztester DIY Kit

Kategorie: do it yourself


14,90 €

inkl. 19% USt.

sofort verfügbar

Lieferzeit: 2 - 3 Werktage

Stk


Beschreibung

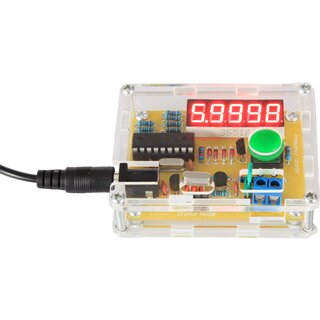

Mit diesem Bausatz erwerben Sie einen Quarztester (Frequenzzähler) für den Bereich von 1 Hz bis 50 MHz. Die Frequenzerkennung erfolgt automatisch. Die maximale Signalspannung darf 30 V betragen. Die Quarztesterfunktion geht bis ca. 70 MHz. Die Frequenz wird auf einer 7-Segment-LED-Anzeige dargestellt. Die Spannungsversorgung kann im Bereich von 5-12 V DC (9-12 V DC empfohlen) erfolgen. Der Bausatz enthält nur bedrahtete Bauteile, es sind keine SMDs vorhanden. Zum Lieferumfang gehören alle erforderlichen Bauteile, die Platine, Bauteile für das Plexiglasgehäuse sowie ein DC-USB-Kabel, womit sich die Schaltung z.B. auch an einer USB-Powerbank oder einem USB-5-V-Netzteil betreiben lässt. Dem Bausatz liegt eine deutsche Anleitung bei.



Technische Parameter:

Frequenz-Messbereich: 1 Hz bis 50 MHz, automatische Anpassung

Signalspannung: Max. 30 V

Quarztester: bis ca. 70 MHz

Anzeige: 5-stellig LED-7-Segment

Spannungsversorgung: 5 bis 12 V DC, 9 bis 12 V DC empfohlen

Gehäusemaße: 70 mm × 55 mm × 20 mm

Gewicht: 68 g




Artikelgewicht: 0,70 Kg
